一、ETFE 膜的材料優勢與技術突破
ETFE（乙烯 - 四氟乙烯共聚物）膜作為一種革命性的建筑材料，憑借其獨特的性能在現代建筑中占據重要地位。其密度僅為玻璃的 1%，卻擁有高達 500N/5cm 的拉伸強度，能夠顯著降低建筑主體結構荷載，尤其適合大跨度空間。透光率高達 95% 的特性使其成為自然光利用的理想選擇，配合絲網印刷技術可靈活調節遮陽與采光比例。此外，ETFE 膜的耐候性極強，可在 - 200℃至 150℃的極端環境中穩定服役，使用壽命超過 25 年，且具備自清潔功能，減少維護成本。
二、ETFE 膜結構的設計核心要點
支撐體系創新
ETFE 膜的柔性特質要求支撐結構兼具強度與適應性。典型案例如廈門新體育中心，采用 “巨拱 + 車輻式索網” 體系，通過 40 榀索桁架與內環索形成三維受力網絡，并在徑向索上方疊加獨立索網，最終以 722 道托膜索與鋁合金槽實現膜面精準張拉。這種設計不僅滿足了 86 米高空作業的穩定性需求，更通過曲面造型優化了排水效率。
形態與功能的融合
法國里昂匯流購物中心的菱形穹頂設計展現了 ETFE 膜的可塑性。36 米高鋼柱支撐的桁架拱與對角拱門形成網格結構，覆蓋 22,000 平方米的雙層 ETFE 氣枕，通過 LED 照明與膜面白點反射技術，打造出動態光影效果。這種將建筑美學與功能需求結合的設計，凸顯了 ETFE 膜在復雜曲面造型中的優勢。
環境適應性設計
新加坡 FarEastFlora Dome 溫室項目通過分層膜材應用實現氣候調控：頂部白色 ETFE 膜反射熱量，四周透明膜保證植物光合作用，配合智能通風系統與溫濕度傳感器，將室內環境精準控制在植物生長的理想范圍內。這種 “被動式節能” 策略，體現了 ETFE 膜在生態建筑中的潛力。
三、ETFE 膜結構的多元化應用場景

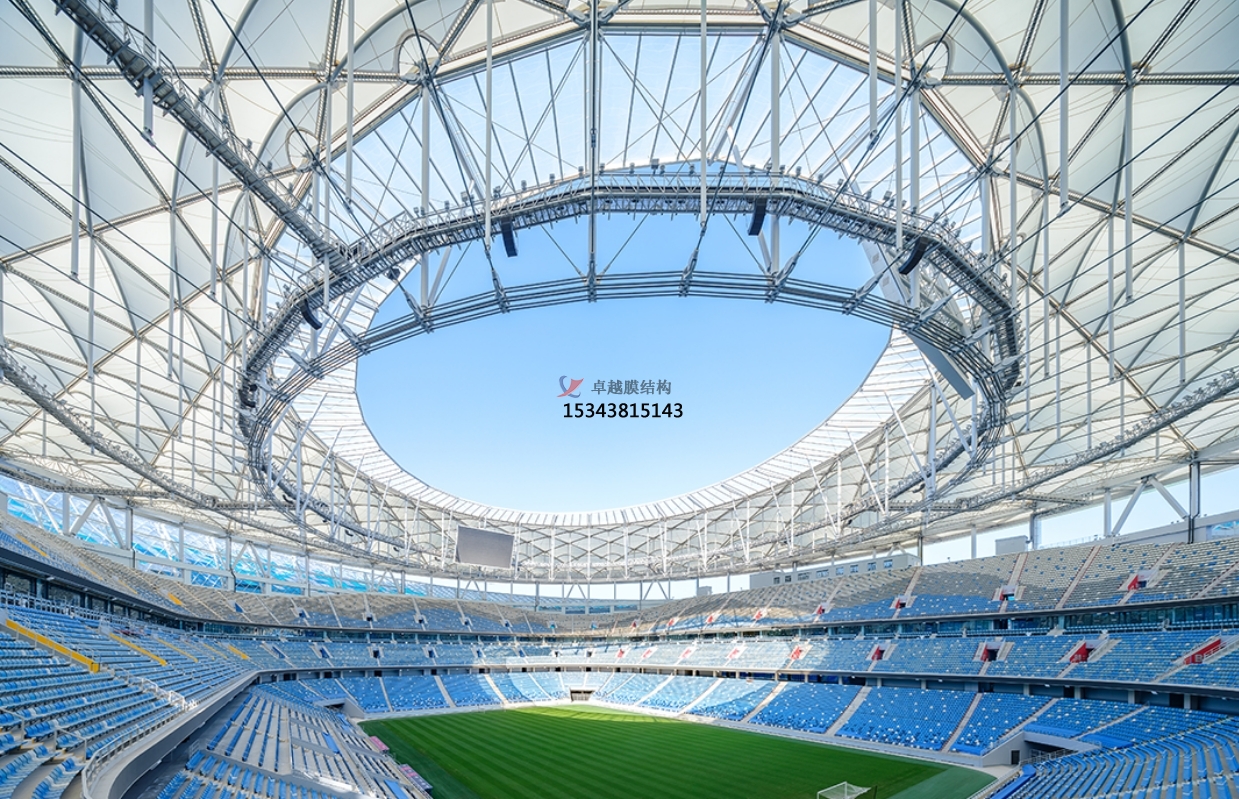

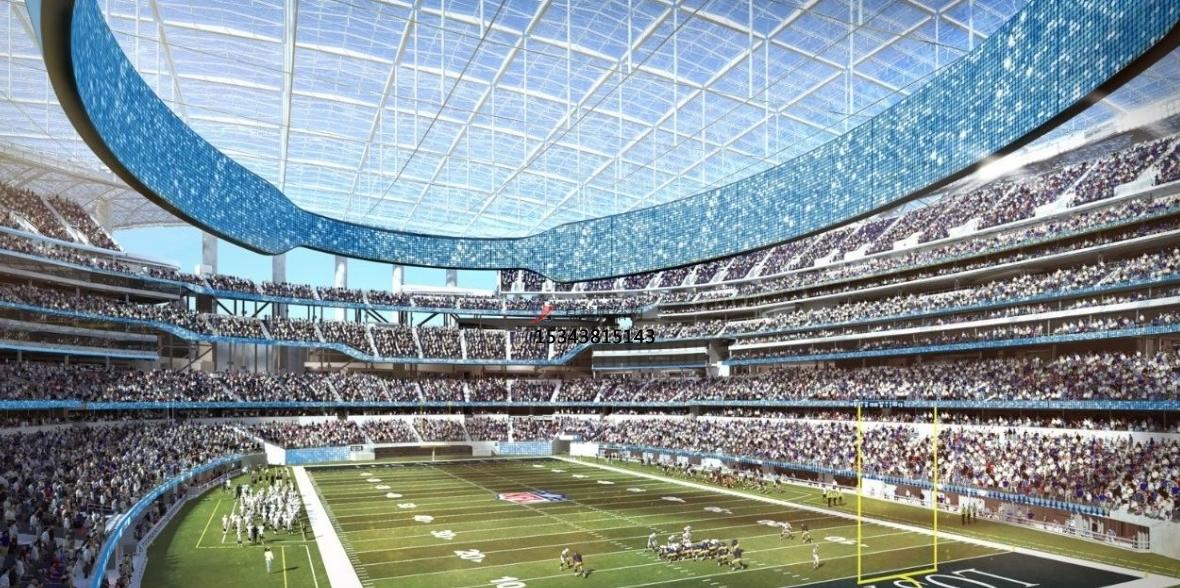

體育與文化場館
廈門白鷺體育場的 PTFE+ETFE 復合膜屋面，通過內環亞克力天溝與索網體系實現雨水導流，同時利用 ETFE 的透光性減少日間照明能耗。類似地，北京水立方的 26 萬平方米 ETFE 氣枕外墻，不僅創造了標志性視覺效果，更通過充氣結構的保溫性能降低能耗。
交通樞紐與商業空間
宜賓站 TOD 項目的 ETFE 天幕天橋以仿生竹編形態連接高鐵樞紐與城市綠芯，其雙曲彎扭鋼結構與透明膜材的結合，既保證了大跨度空間的通透感，又通過遮陽設計提升了行人體驗。而美國 Empire City Casino 的 ETFE 氣枕入口，則通過 LED 燈光與膜材的互動，打造出動態的商業地標。
光伏與農業領域延伸
ETFE 膜在光伏封裝中的應用正在突破傳統。柔性光伏組件采用 ETFE 膜替代玻璃，實現輕量化與可彎曲特性，適用于房車、應急能源等場景。農業方面，英國伊甸園項目的 ETFE 溫室通過全光譜透光與智能調控系統，為熱帶植物創造了理想生長環境。
四、ETFE 膜結構的技術挑戰與未來趨勢
盡管 ETFE 膜具有顯著優勢，但其設計與施工仍需解決關鍵技術問題：
張拉工藝控制：需精確計算膜材在不同溫度下的應力變化，避免褶皺或撕裂。
節點細節優化：鋁合金槽與膜材的連接需兼顧密封性與靈活性，防止應力集中。
智能化集成：結合傳感器與驅動系統，實現膜結構的動態調節（如遮陽、通風）。
未來，隨著材料科學與數字技術的發展，ETFE 膜有望在以下領域取得突破：
光伏一體化建筑（BIPV）：通過 ETFE 膜與太陽能電池的集成，實現建筑能源自給。
智能變色膜：開發可根據光照強度自動調節透明度的 ETFE 復合材料。
循環經濟應用：探索膜材回收與再利用技術，降低全生命周期成本。
ETFE 膜結構憑借其輕質、透光、耐久的特性，正在重塑建筑的形態與功能邊界。從體育場館到城市地標，從生態溫室到光伏應用，ETFE 膜的創新設計不斷拓展著建筑的可能性。隨著技術的持續進步，這一 “會呼吸的材料” 將為可持續建筑提供更豐富的解決方案，推動建筑行業向更高效、更智能的方向邁進。
