一、材料介紹

　　網格膜幕墻是應用耐候性的柔性織物材料，結合框架系統，對既有建筑的外立面進行翻新改造或新建筑外立面設計應用的一種建筑外立面解決方案。這種材料能讓體量較大的建筑,呈現輕盈而通透的視覺感。柔性織物材料除了可以大面積的,應用于織物幕墻外，還可以用于建筑遮陽及窗飾、張拉膜結構，聲學應用、家具、視覺傳媒帳篷及模塊化建筑等。

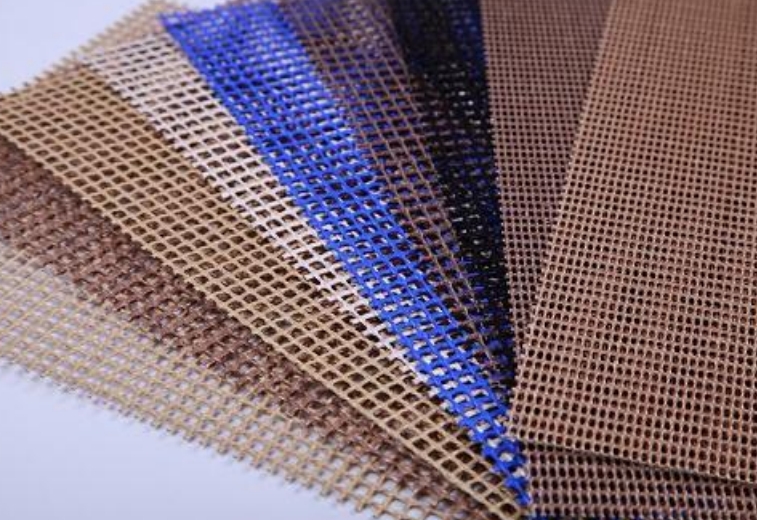

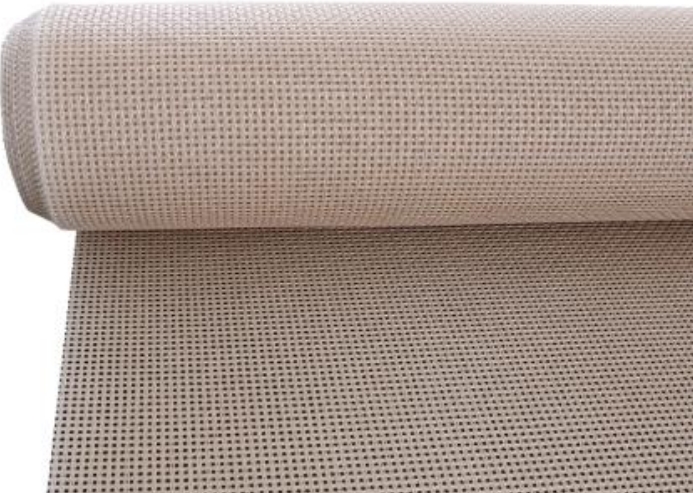

網格膜實拍圖

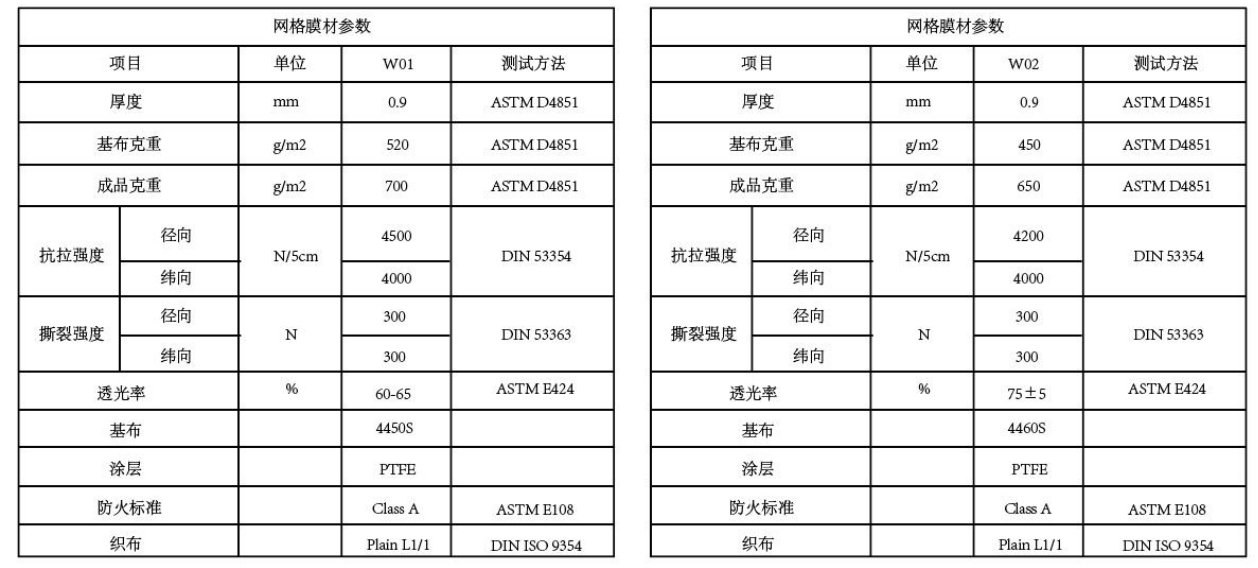

　　二、材料參數





　　三、網格膜性能：

　　(1)抗真菌、防霉;

　　(2)與結構固定簡單，施工方便，工期短;

　　(3)造型美觀，可印刷定制更多可能性;

　　(4)通透性佳，確保對外的可視性;

　　(5)重量輕，高強、高彈，具有超強韌性和抗撕裂強度;

　　(6)柔性織物材料可100%回收再利用，與傳統幕墻相比更節能環保。

　　•從光學上來說，穿過網格膜后進入到建筑的光線，已經由直射的太陽光轉換成的柔和的漫射光，明亮且柔和。

　　•從聲學上來說，網格膜還是較好的吸音材料，有了一層網格膜外墻的建筑，隔音降噪的效果也可以有一定的改善。





　　四、網格膜優勢：

　　(1)燈光染色：

　　利用燈光任意變換立面顏色,同樣是織物立面隨著室內的燈光，一同變換氛圍。讓建筑不再是一副一成不變的面孔。柔軟的織物還可實現堅硬的金屬感二者之間形成的反差令人回味。

　　(2)任意造型：

　　可以讓建筑輕松擁有其他建筑材料無法實現的異形效果，大幅度異型對織物材料來說也是小問題，彎曲度高的外形用織物材料實現起來毫無難度，選擇幕墻織物材料不會因為造型復雜而耽誤工期，反而是進展最快材料。





　　五、網格膜施工工藝：

　　膜材作為建筑外立面的應用工程，是采用拉索支撐、專用鋁型材張拉幕材的工程。拉索通過夾板和褲套與幕材連接，拉索上下兩端與建筑物外挑結構的耳板固定，通過調整螺栓進行調節拉索的垂直度位置，使立面張緊。張拉過程按設計應力進行控制，然后利用頂桿在織物幕墻上形成凸點，以達到幕墻造型裝飾視覺的立體效果。

　　(1)支桿安裝定位;

　　(2)支桿根部防水處理;

　　(3)裝配可調螺栓和夾板(或支片);

　　(4)固定豎向拉索;

　　(5)幕材卷軸沿豎向拉索向下展開，連接幕材與拉索。




　　六、應用領域

　　文化設施

　　體育設施

　　商業室內外設施

　　景觀設施

　　醫療建筑





　　七、案例賞析

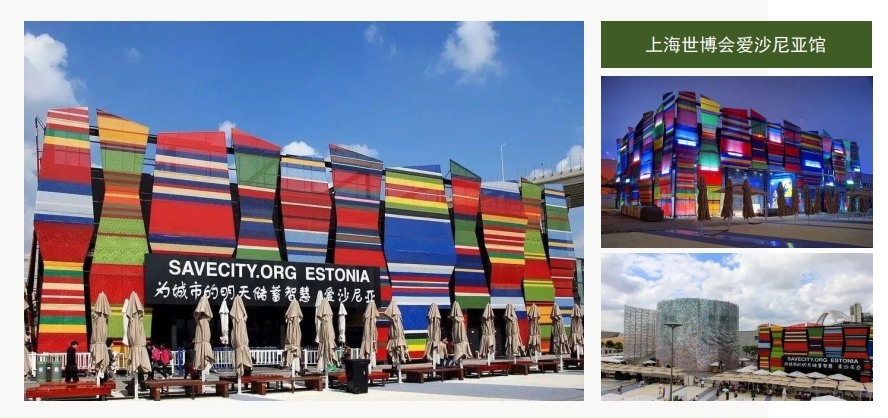

　　上海世博會愛沙尼亞館

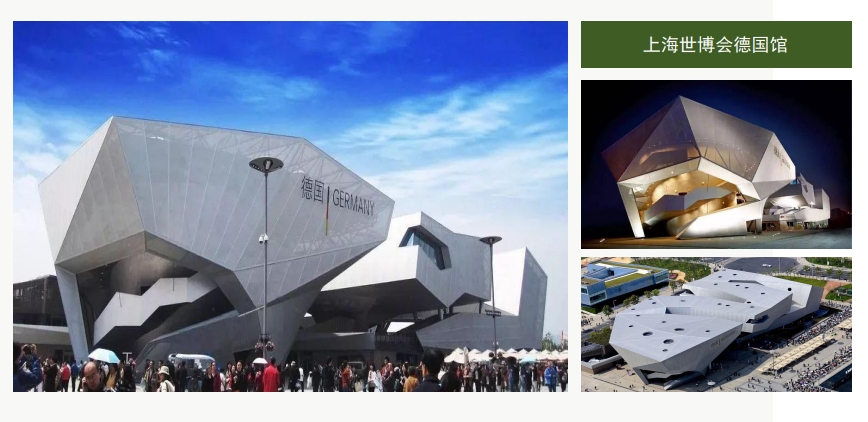

　　上海世博會德國館

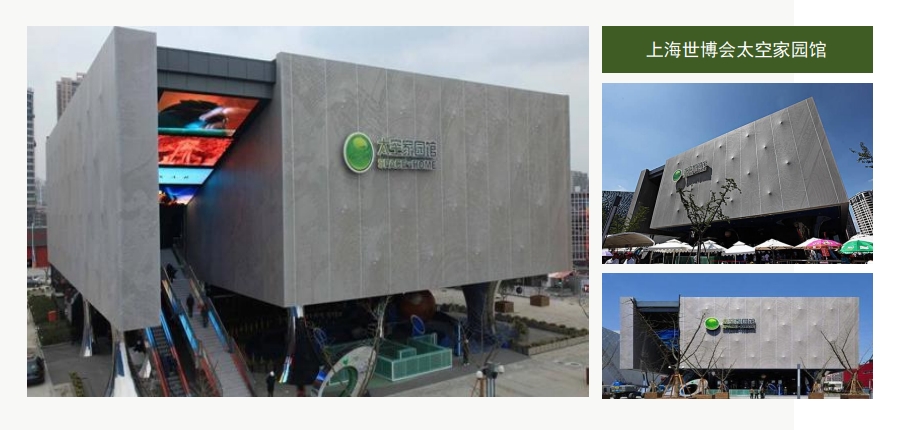

　　上海世博會太空家園館

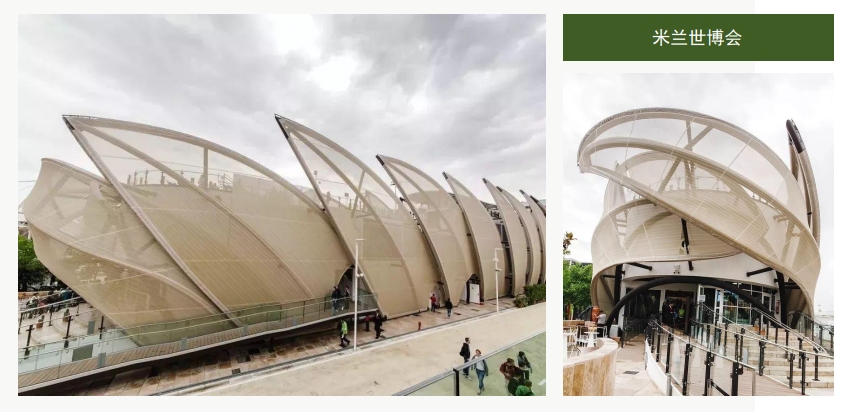

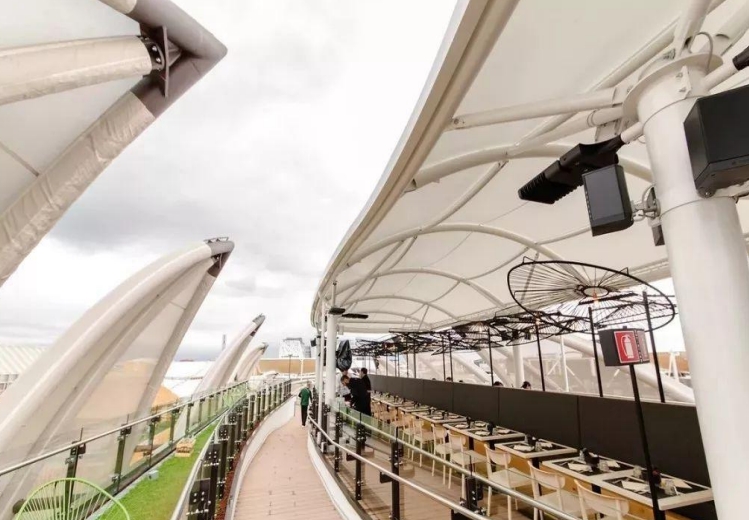

　　米蘭世博會

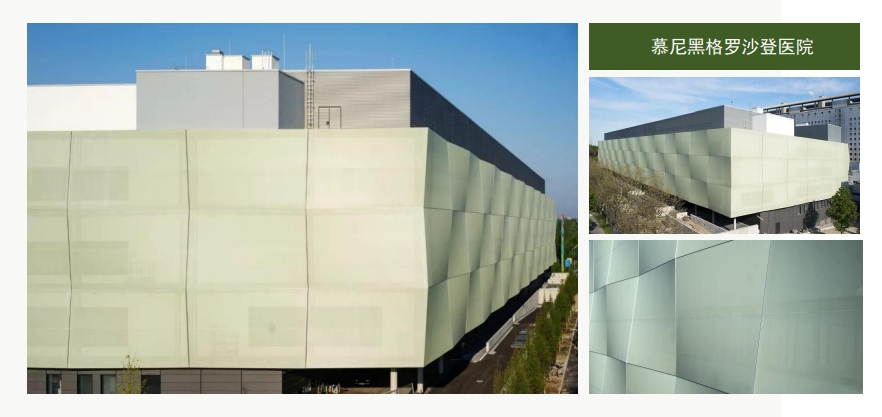

　　慕尼黑格羅沙登醫院

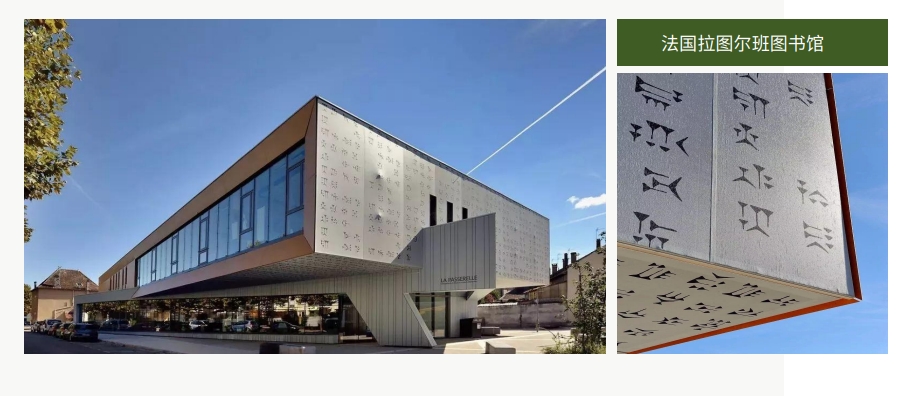

　　法國拉圖爾班圖書館

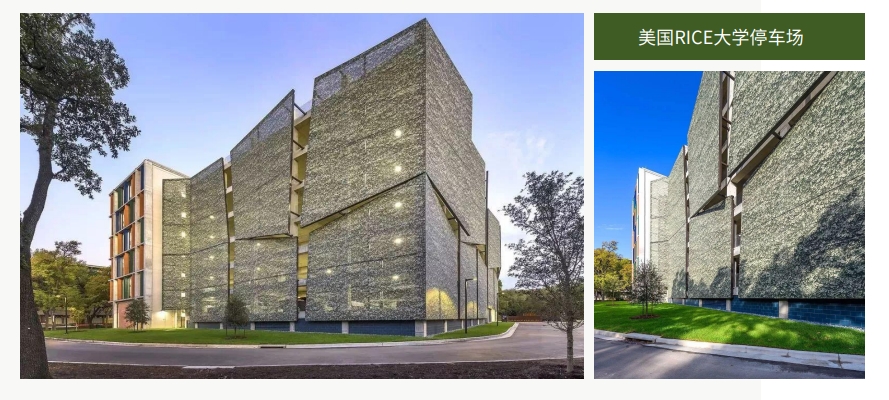

　　美國RICE大學停車場





　　沙特國王法哈德國家圖書館

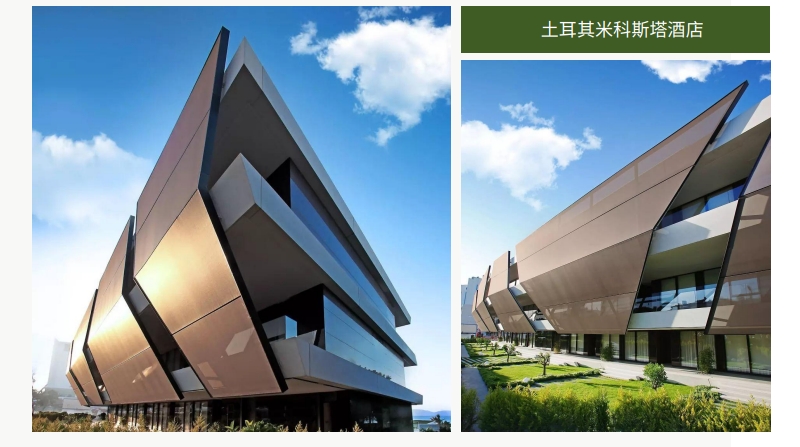

　　土耳其米科斯塔酒店

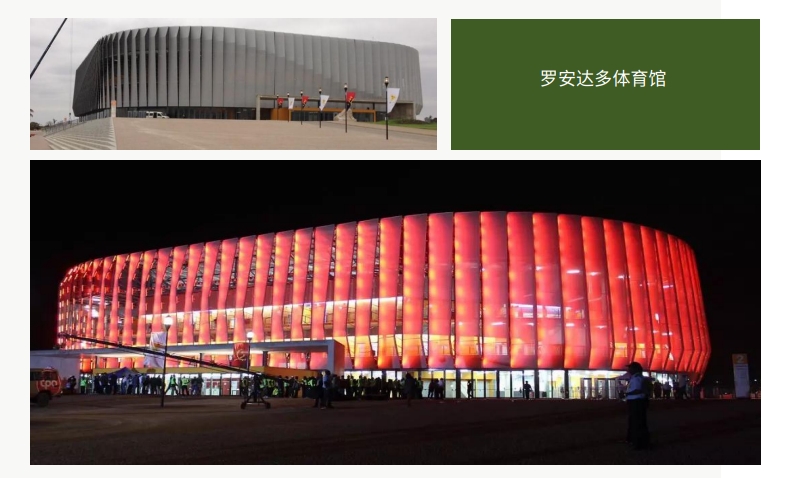

　　羅安達多體育館

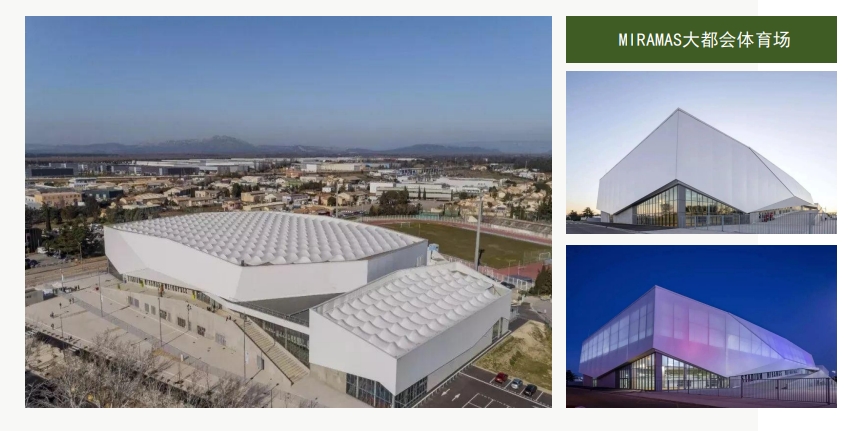

　　MIRAMAS大都會體育場

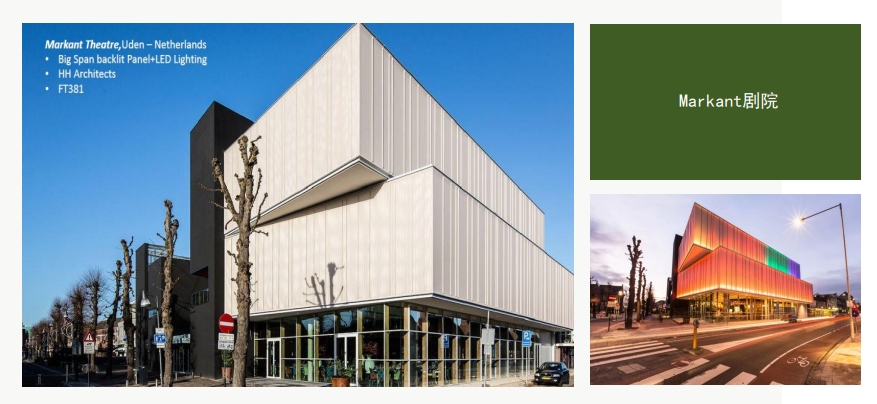

　　Markant劇院

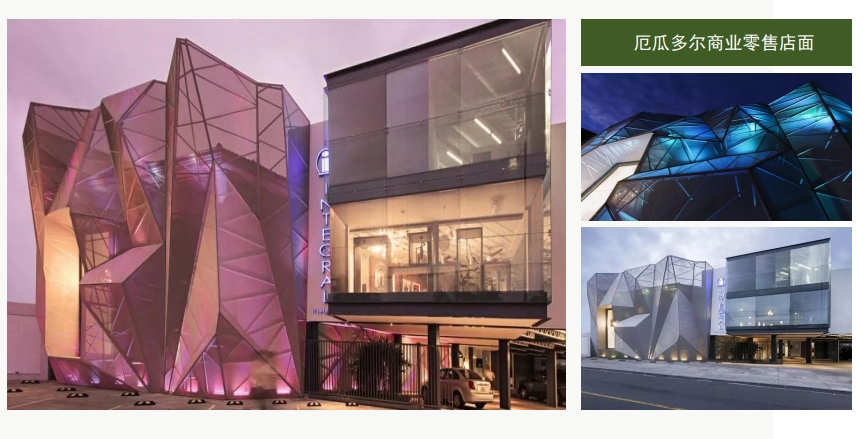

　　厄瓜多爾商業零售店面

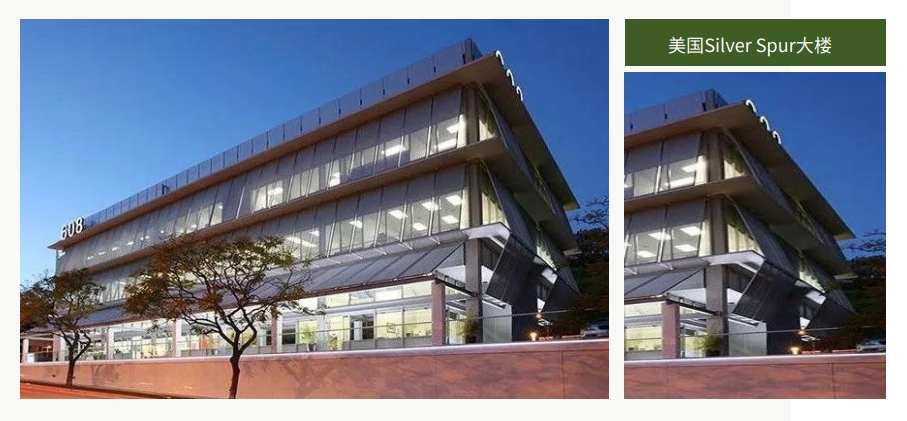

　　美國SilverSpur大樓

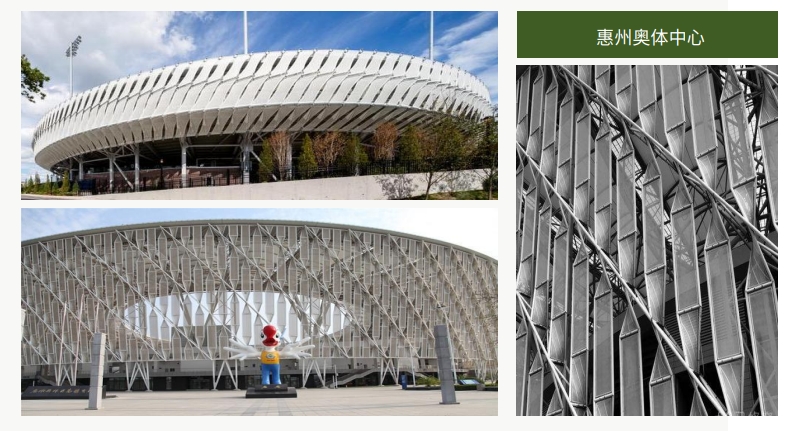

　　惠州奧體中心
